Comment savoir si la carte mère de mon téléphone est morte ?

Neuf « cartes mères mortes » sur dix qu’on nous apporte n’en sont pas. Un téléphone qui ne s’allume pas est le plus souvent victime d’une batterie profondément déchargée, d’un écran déconnecté après une chute, d’un bouton power bloqué ou d’un port de charge encrassé. Ces réparations coûtent 30 à 130 €, contre 49 à 450 € pour une intervention sur le circuit imprimé.

La carte mère (ou « logic board » chez Apple) porte le processeur, la mémoire, les puces d’alimentation (PMIC) et de charge : c’est le cerveau et le système nerveux de l’appareil. On ne la déclare morte qu’après avoir écarté, mesures à l’appui, tous les composants périphériques. C’est précisément le rôle du diagnostic : ne pas facturer une micro-soudure là où un simple nettoyage suffit.

Certains signes orientent fortement vers un défaut du circuit imprimé. Premier cas : aucun signe de vie, même branché sur secteur pendant 30 minutes, et l’appareil reste à 0 mA (aucune consommation) ou au contraire tire un courant très élevé et constant. Deuxième cas : l’appareil chauffe fortement à un endroit précis (près du processeur ou de la puce de charge) sans même démarrer.

Troisième cas : il redémarre en boucle, se fige sur le logo, ou s’éteint dès qu’on le débranche. Quatrième cas : après une chute ou un contact avec un liquide, plus rien ne fonctionne malgré un écran et une batterie neufs. Ces symptômes, surtout combinés, trahissent un court-circuit, une soudure fissurée ou une puce défaillante.

Trois tests simples dégrossissent le travail avant l’atelier. Le téléphone vibre-t-il, sonne-t-il ou émet-il un son quand on l’appelle depuis un autre numéro ? Si oui, la carte mère fonctionne au moins partiellement et le problème est probablement l’écran (dalle ou rétroéclairage).

Branché, affiche-t-il l’écran de charge, même faiblement ? Alors le circuit de charge tient. En revanche, si l’appareil est totalement inerte, ne chauffe jamais, ne vibre pas et n’affiche aucun signe même sur un chargeur et un écran testés bons, la piste carte mère se renforce.

Attention : un iPhone dont la batterie est appairée peut afficher des messages (« batterie non authentique ») sans que la carte mère soit en cause. Le seul verdict fiable reste la mesure.

En atelier, on ne devine pas, on mesure. La carte est branchée sur une alimentation de laboratoire qui affiche en temps réel le courant consommé (la fameuse courbe d’ampérage). Une carte saine tire une brève pointe puis se stabilise ; une carte en court-circuit tire un courant fixe élevé sans jamais démarrer.

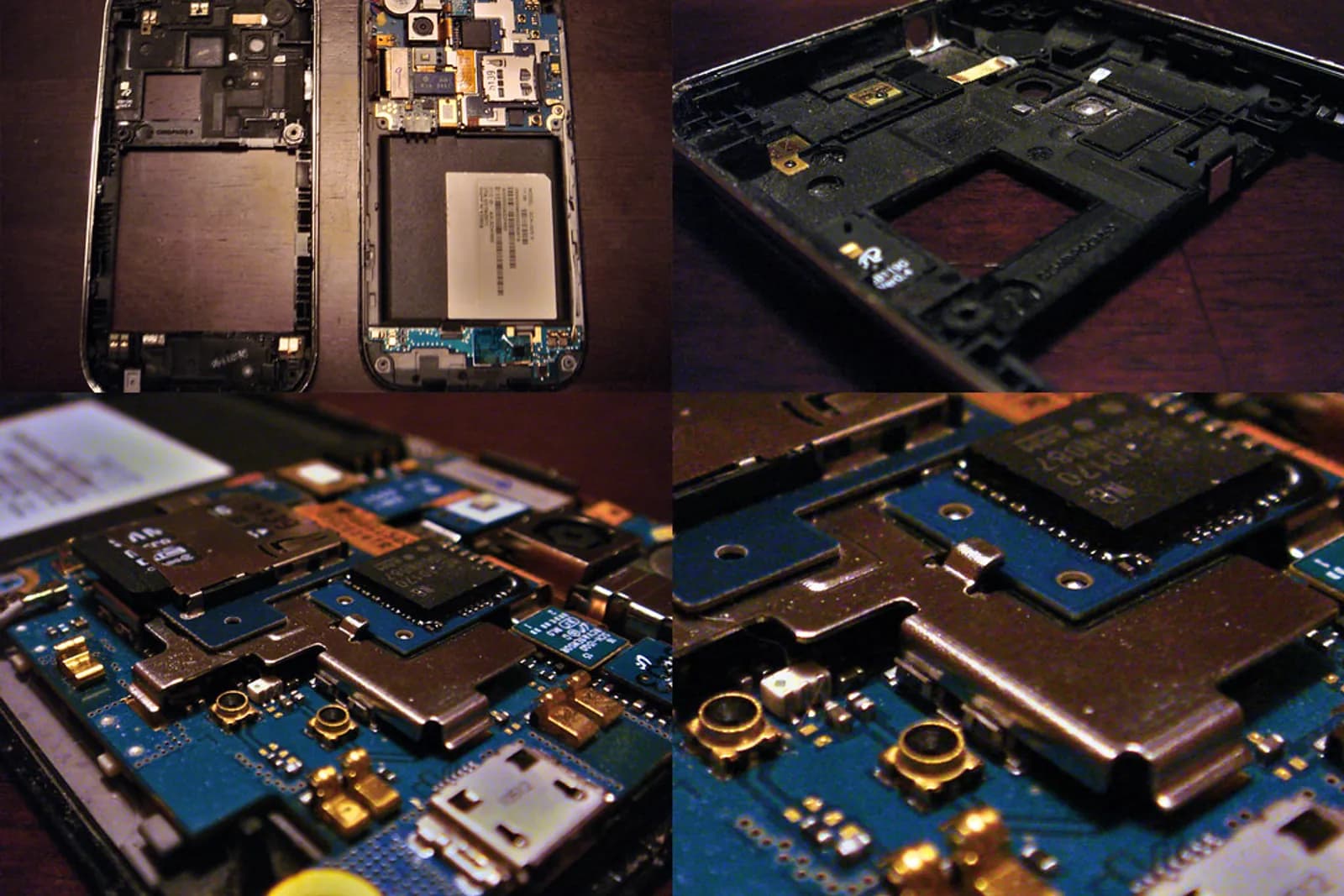

À l’ampèremètre et au multimètre, on vérifie les lignes d’alimentation clés (PP_BATT_VCC, lignes 1V8, tensions de charge), on repère le composant qui chauffe à la caméra thermique ou à l’alcool isopropylique, et on inspecte les soudures au microscope binoculaire. Ce diagnostic dure de 20 minutes à une heure, débouche sur un devis précis avant toute intervention, et il est gratuit.

Une carte mère ne meurt pas au hasard. Les trois causes dominantes sont : la chute (une soudure de puce se fissure, le composant BGA perd le contact, souvent le baseband ou un IC d’alimentation), le liquide (l’oxydation crée des ponts électriques et ronge les pistes en cuivre ; le sucre d’un soda ou le sel de l’eau de mer accélèrent la corrosion), et la surtension (chargeur non certifié ou câble défectueux qui grille une puce de charge).

Un court-circuit localisé, une puce à remplacer ou une carte oxydée sont souvent réparables. Une désoxydation menée dans les 48 heures a un excellent taux de succès. Une carte carbonisée ou dont le processeur est mort est en revanche irrécupérable, d’où l’importance d’un diagnostic honnête.

La micro-soudure carte mère se situe entre 49 et 450 € selon la difficulté : une ligne d’alimentation à réparer ou un condensateur à remplacer se rapproche de 150 à 200 €, le remplacement d’un IC de charge ou d’alimentation (reball BGA) monte à 250 à 350 €, une carte oxydée à traiter en profondeur peut aller au-delà selon l’ampleur. À comparer à la valeur de l’appareil : sur un modèle récent et haut de gamme, ou quand des photos et données non sauvegardées sont en jeu, la réparation se justifie pleinement.

Sur un vieux téléphone d’entrée de gamme sans données précieuses, le rachat est souvent plus sage. Une micro-soudure est garantie 3 mois ; le délai est donné après diagnostic. L’atelier est à Valenciennes, et notre agence partenaire de Nérac couvre le Lot-et-Garonne.
