Court-circuit sur carte mère : comment le détecter et le localiser ?

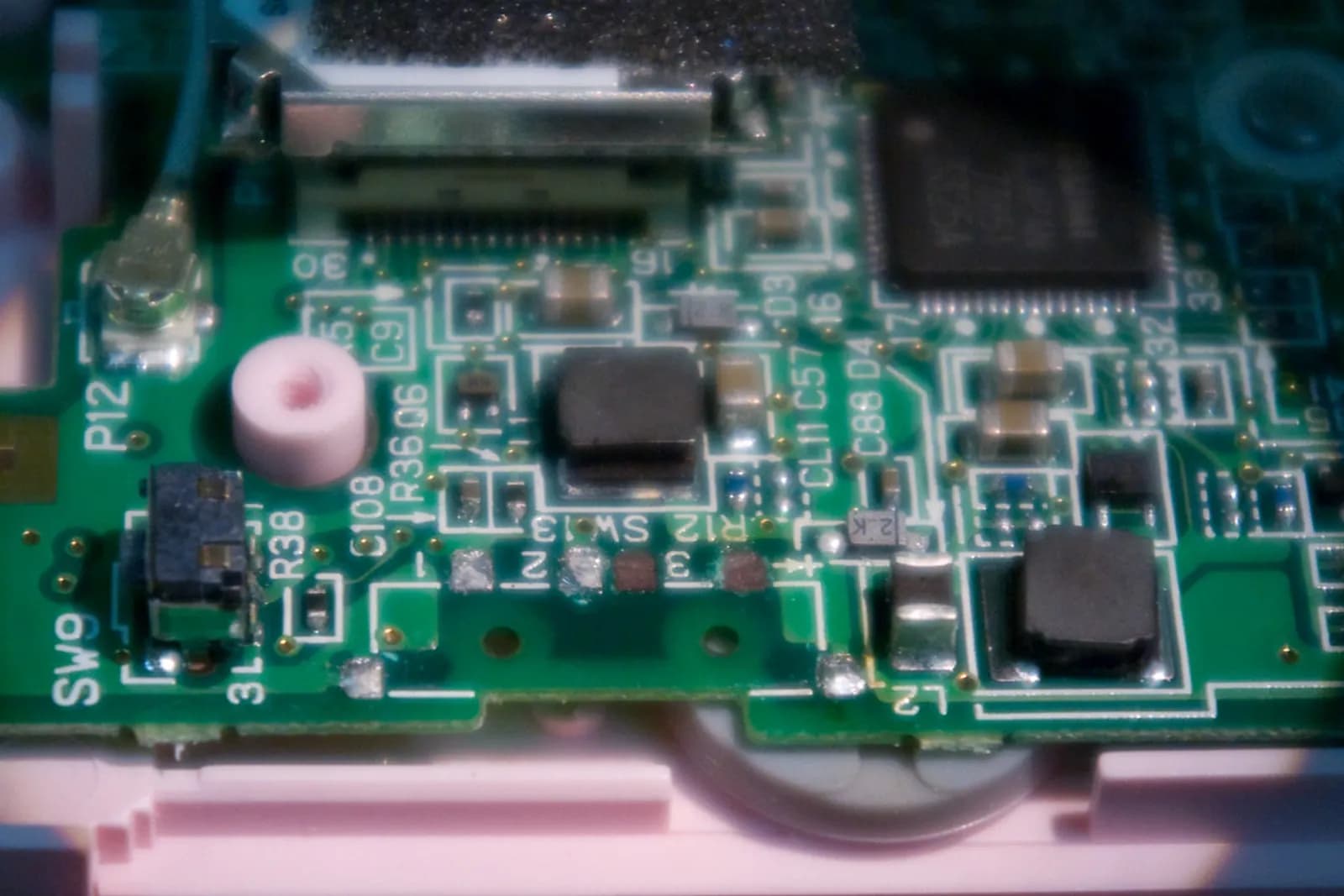

Une carte mère distribue plusieurs tensions (les « rails ») à partir de la batterie ou du chargeur. Un court-circuit survient quand deux points qui ne devraient pas l’être se retrouvent reliés à très faible résistance, typiquement une ligne d’alimentation reliée à la masse. Le courant s’y engouffre alors sans limite.

Les causes les plus fréquentes : un liquide qui crée un pont conducteur entre des broches, une chute qui fissure un composant, une surtension via un chargeur non conforme, ou un condensateur qui claque en vieillissant. Les premiers touchés sont souvent les petits condensateurs de découplage, les bobines et les circuits de gestion d’alimentation (PMIC).

Le résultat va du symptôme discret (batterie qui se vide anormalement) à la panne totale, sur smartphone comme sur carte mère de PC.

Plusieurs signaux orientent vers un court-circuit. Le plus parlant : l’appareil est totalement mort, aucune réaction à l’allumage ni à la charge. Autre indice fréquent, une zone de la carte qui chauffe anormalement dès qu’on branche l’alimentation, parfois au point d’être brûlante en quelques secondes.

Sur un téléphone, une batterie qui se décharge très vite au repos peut trahir une fuite de courant. Côté alimentation, un chargeur qui se met en sécurité ou une alimentation de laboratoire qui affiche une forte intensité pour 0 volt confirment le problème. Des coupures aléatoires sous charge peuvent venir d’un court-circuit intermittent.

Ces symptômes ne disent pas encore où se situe le défaut : ils indiquent seulement qu’il existe. Le diagnostic doit donc mesurer et localiser. Ce contrôle est gratuit dans notre atelier de Valenciennes et chez notre agence partenaire de Nérac.

Le premier instrument est le multimètre en mode diode ou en mesure de résistance. On mesure la valeur entre chaque rail d’alimentation et la masse, puis on la compare à une valeur saine connue (schémas et boardview à l’appui). Une ligne qui affiche quelques ohms, voire une valeur quasi nulle, signale un court-circuit franc vers la masse.

Sur un rail sain, on lit au contraire une valeur plus élevée et stable. Cette méthode simple isole déjà la tension concernée, par exemple la ligne principale d’alimentation ou une tension secondaire dédiée à l’écran ou au chargeur. Elle ne dit pas encore quel composant est fautif, mais réduit fortement la zone de recherche.

C’est une étape non destructive, qui se fait carte hors tension, avant toute injection de courant. Sur une carte multicouche moderne, cette lecture méthodique évite de démonter à l’aveugle.

Une fois le rail identifié, on cherche le composant en cause. La technique de l’injection de courant consiste à appliquer une basse tension limitée en intensité sur la ligne en court-circuit : le courant se dirige vers le défaut, qui s’échauffe. On repère alors le point chaud de trois façons.

La caméra thermique visualise directement la zone qui monte en température. À défaut, un peu d’alcool isopropylique déposé sur la carte s’évapore plus vite au-dessus du composant fautif. Enfin, une pâte thermosensible ou un spray réfrigérant peuvent aider à cibler.

Le coupable est souvent un condensateur de découplage en court-circuit, plus rarement un circuit intégré. On veille à ne pas dépasser la tension nominale du rail pour ne rien endommager d’autre. Cette phase demande de l’expérience : une injection mal maîtrisée peut aggraver les dégâts. C’est la partie la plus délicate du travail.

Une fois le composant identifié, on le retire à l’air chaud ou au fer, on nettoie les plages (pads) et on vérifie que le court-circuit a bien disparu au multimètre. Si c’est un simple condensateur de découplage, le retirer suffit parfois à faire repartir la carte, mais on le remplace de préférence par une valeur identique.

Si c’est un circuit intégré (gestion d’alimentation, ampli de charge), on pose un composant neuf à la station à air chaud, avec le bon profil de température et un repositionnement précis. Le tarif dépend de la difficulté : autour de 90 à 250 € pour un composant discret, et 49 à 450 € pour une réparation de carte mère plus lourde en micro-soudure.

Après un dégât des eaux, une désoxydation complète (69 à 250 €) accompagne souvent l’opération. Et si la carte est irréparable, la récupération des données reste envisageable sur devis.

La recherche de court-circuit relève de la micro-soudure, que tous les réparateurs ne pratiquent pas. Nous la faisons dans nos deux zones : autour de Valenciennes (Denain, Douai, Cambrai, Anzin) et dans le Lot-et-Garonne (Agen et Nérac). Le diagnostic est gratuit : nous mesurons les rails, identifions la tension en défaut et vous disons si la réparation est réaliste et rentable avant tout devis, transmis sous 24 h.

Sur un appareil ancien, il arrive qu’un remplacement soit plus sage qu’une réparation lourde : nous vous le dirons honnêtement. Chaque intervention réussie est garantie 3 mois. Vos données sont préservées pendant l’opération. Pour les cartes complexes, un délai supplémentaire peut être nécessaire, le temps de commander le composant exact.
